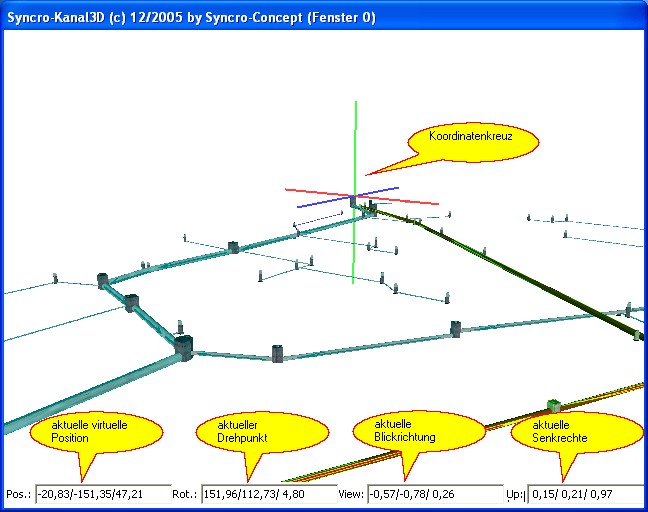

Das Syncro-Kanal3D Fenster ist in zwei Bereiche unterteilt.
Der obere Teil des Bildschirms enthält den Bereich zur Darstellung der gewünschten Netzobjekte. Der untere Teil besteht aus einer Informationsleiste die dem Bennutzer die Orientierung in der dargestellten 3D-Welt erleichtern soll.
Im linken Teil der Informationsleiste sind die folgenden Informationen dargestellt:
Pos.: |
Die aktuelle virtuelle Position des Benutzers, der Betrachterstandort. |
Rot.: |
Der aktuelle Drehpunkt des Kanalnetzes. Alle Maus- und Tastaturaktionen des Benutzers beziehen sich auf diesen Referenzpunkt. |
View: |
Die aktuelle Blickrichtung des Benutzers. |
Up: |
Die aktuelle Senkrechte des dargestellten Netzes. |
Im rechten Teil der Informationsleiste können mit der Maus bis zu zehn Positionsspeicher belegt und abgerufen werden:
Beliebige Ansichten des Netzes können so gespeichert und bei Bedarf wieder dargestellt werden. Fährt man mit der Maus über einen der Positionsspeicher, werden die diesem Speicher zugeordneten Koordinaten angezeigt. Durch betätigen der rechten Maustaste kann dieser Speicher dann entweder mit den aktuellen Daten überschrieben oder abgerufen werden.
